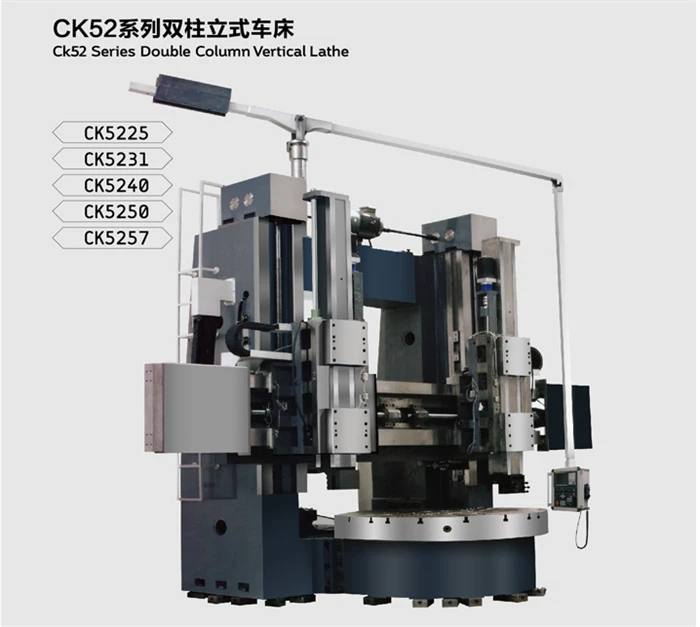

- Mechatronikos vertikalus dizainas, kompaktiškas ir pagrįstas bendras išdėstymas, lengvas montavimas ir priežiūra;
- Pagrindas turi termiškai simetrišką struktūrą, kuri įveikia suklio temperatūros kilimo poveikį apdirbimo tikslumui;
- X/Z ašies varžtai yra visos iš anksto įtemptos dalys, kurios gali sumažinti temperatūros kilimo apdirbimo metu poveikį staklių tikslumui;
- Vertikalus suspaudimas užtikrina glaudų ruošinio ir tvirtinimo detalių prigludimą, leidžiantį ruošiniui pasiekti aukštą padėties nustatymo ir apdorojimo tikslumą;
- Jis tinka vožtuvams, chemikalams, medicinos mašinoms ir kitoms pramonės šakoms, taip pat tinka apdoroti dalis su besisukančiais įvairių sudėtingų formų paviršiais, tokiais kaip dideli, sunkūs ir ploni.
|
Parametrai/modelis |
Vienetas |
CK5263S*H/65 |
CK5263S*H/80 |
CK5263S*H/100 |
CK5280S*H/150 |
CK5280S*H/200 |
CK52100S*H/200 |
CK52100S*H250 |
CK52100S*H300 |
|
Maks. posūkio skersmuo |
Mm |
6300 |
6300 |
6300 |
8000 |
8000 |
10000 |
10000 |
12500 |
|
Darbo stalo skersmuo |
Mm |
5700 |
5700 |
5700 |
7100 |
7100 |
8000 |
8000 |
8000 |
|
Maksimalus posūkio aukštis |
Mm |
3150/3500 |
3150/4000 |
3150/4000 |
4000/4500 |
4000/4500 |
4000/4500 |
4000/4500 |
4500/5000 |
|
Maks. Ruošinio svoris |
t |
65 |
80 |
100 |
100 |
150 |
200 |
250 |
300 |
|
Darbo stalas maks. sukimo momentas |
KN.m |
250 |
250 |
250 |
460 |
460 |
540 |
640 |
640 |
|
Stalo greičių diapazonas |
r/min |
0.42-42 |
0.42-42 |
0.32-32 |
0.16-16 |
0.16-16 |
0.16-16 |
0.16-16 |
0.16-16 |
|
Maks. bėgio galvutės pjovimo jėga |
KN |
63 |
63 |
70 |
80 |
80 |
100 |
120 |
120 |
|
Pašarų normų diapazonas |
mm/min |
0.1-500 |
0.1-500 |
0.1-500 |
0.1-500 |
0.1-500 |
0.1-500 |
0.1-500 |
0.1-500 |
|
Horizontali raihead eiga |
Mm |
3400 |
3400 |
3400 |
4400 |
4400 |
5400 |
5400 |
6900 |
|
Bėgio galvutės Ram trave |
Mm |
1200/1600 |
1200/1600 |
1200/1600 |
1600/1800 |
1600/1800 |
1600/1800 |
1600/1800 |
1600/1800 |
|
Raoidinė įrankių galvučių traversa |
mm/min |
3500 |
3500 |
3500 |
3500 |
4000 |
4000 |
4000 |
4000 |
|
Įrankių juostos sekcijos aukštis (PxH) |
Mm |
50*50 |
50*50 |
50*50 |
60*60 |
60*60 |
80*80 |
80*80 |
100*100 |
|
Pagrindinio variklio galia |
kW |
90 |
90 |
110 |
110 |
132 |
132 |
132 |
132 |
|
Bendri mašinos matmenys (LxWxH) |
cm |
1150*790*853/933 |
1250*750*940/1070 |
1250*780*960/1090 |
1730*900*1260/1310 |
1730*900*1260/1310 |
1960*1010*1260/1310 |
1960*1010*1260/1310 |
2420*1200*1380/1430 |
|
Mašinos svoris (apytiksliai) |
t |
104/108 |
130/135 |
140/150 |
190/195 |
245/250 |
315/325 |
380/390 |
430/440 |
|
Sistemos konfigūracija |
FANUC SIEMENS (klientai gali pasirinkti patys) |
||||||||
